Elektronikas pasaulē, kas strauji attīstās, iespiedshēmu plates (PCB) ražošana ir tehnoloģiskā progresa stūrakmens. Šīs plates ir praktiski visu elektronisko ierīču pamatkomponenti, nodrošinot nepieciešamos ceļus jaudas un signālu pārraidei. PCB ražošanas pamatā ir titāna anodu izmantošana, kam ir galvenā loma galvanizācijas darbību efektivitātes un kvalitātes nodrošināšanā.

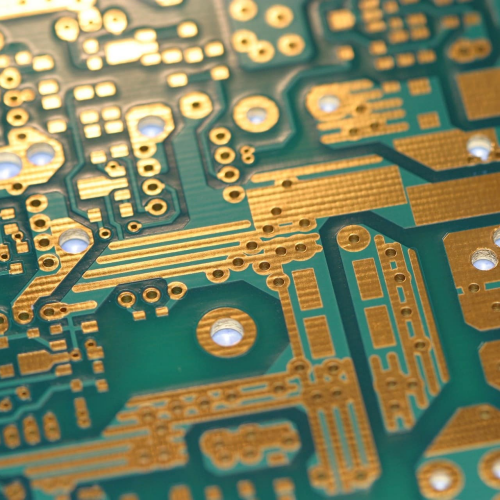

Kas ir iespiedshēmas plates (PCB)?
Drukātās shēmas plates (PCB) ir elektronisko ierīču mugurkauls, sākot no vienkāršiem sīkrīkiem līdz sarežģītām iekārtām. Tie sastāv no nevadoša substrāta, parasti stikla šķiedras, uz kura ir iegravēti vai uzdrukāti vadoši ceļi. Šie ceļi savieno dažādus elektroniskus komponentus, piemēram, rezistorus, kondensatorus un integrālās shēmas, veidojot funkcionālu elektronisku mezglu. PCB var būt no viena ķēžu slāņa līdz vairākiem slāņiem atkarībā no nepieciešamās sarežģītības.
Kāpēc titāna anodi?
Titāna anodi ir ļoti iecienīti PCB ražošanā to izcilās vadītspējas un izcilās izturības dēļ. Šie anodi ir izgatavoti no titāna un pārklāti ar dārgmetāliem, piemēram, rutēniju vai irīdiju, kas uzlabo to elektroķīmiskās īpašības. Šis unikālais sastāvs padara tos izturīgus pret koroziju, kas ir būtiska īpašība, strādājot ar sarežģītajām ķimikālijām, ko izmanto PCB galvanizēšanā.

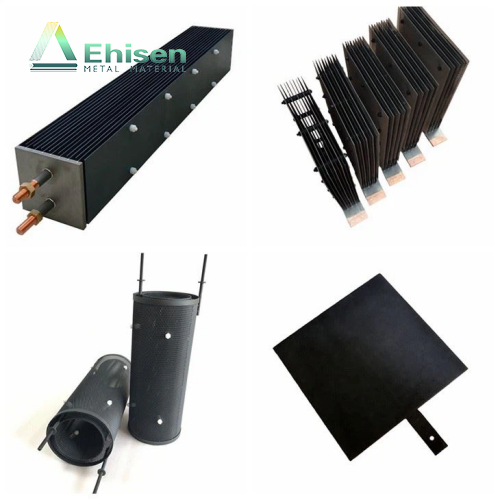

Titāna anodu veidi un specifikācijas
Titāna anodiem, ko izmanto PCB ražošanā, ir dažādi veidi un specifikācijas, kas ir pielāgoti dažādām galvanizācijas procesa prasībām:
Groza anodi:Tie ir titāna grozi, kas pildīti ar titāna bumbiņām vai skaidām, pārklāti ar dārgmetāliem. Tos izmanto vara pārklāšanai PCB, nodrošinot augstu vara nogulsnēšanas viendabīgumu.
Plākšņu anodi:Plakanas titāna plāksnes, kas pārklātas ar platīnu vai jauktiem metāla oksīdiem, parasti tiek izmantotas precīzām nogulsnēšanas vajadzībām, īpaši zelta pārklājuma procesos. To plakanā virsma nodrošina lielisku strāvas sadali, kas ir ļoti svarīga augstas kvalitātes PCB pārklājumam.
Stieņu anodi:Titāna stieņi, kas pārklāti ar irīdija oksīdu, tiek izmantoti to augstās izturības un efektivitātes dēļ galvanizācijas procesos, kas saistīti ar lielu strāvas blīvumu. Tie ir ideāli piemēroti šaurām vietām apšuvuma vannās.
Tīkla anodi:Pārklāti ar platīnu vai platīna-irīdija sakausējumu, šie anodi piedāvā lielu virsmas laukumu, padarot tos piemērotus vienveidīgai pārklājumam uz lielām PCB virsmām. Tie ir īpaši efektīvi, lai novērstu karsto punktu veidošanos apšuvuma laikā.
Specifikācijasparasti koncentrējas uz izmēriem un pārklājuma biezumu, kas var atšķirties atkarībā no pielietojuma. Piemēram, dārgmetāla pārklājuma biezums parasti svārstās no 2 līdz 10 mikroniem, ietekmējot anoda kalpošanas laiku un veiktspēju. Var izgatavot pielāgotus izmērus un formas, lai tie atbilstu noteiktām pārklājuma tvertnēm un pielietojumiem.
PCB galvanizācijas priekšrocības
Vienots strāvas sadalījums:Titāna anodi nodrošina vienmērīgu strāvas sadalījumu pa pārklājuma vannu, nodrošinot konsekventu metāla nogulsnēšanos uz PCB virsmām. Šī vienveidība ir ļoti svarīga, lai saglabātu ķēdes ceļu integritāti un funkcionalitāti.
Paaugstināta efektivitāte:Titāna anodu izturīgais raksturs nodrošina lielāku strāvas blīvumu galvanizācijas procesā. Tas palielina nogulsnēšanās ātrumu, ievērojami paātrinot ražošanas laiku, nezaudējot kvalitāti.
Ilgmūžība un rentabilitāte:Lai gan sākotnējās izmaksas varētu būt augstākas, titāna anodu ilgmūžība un izturība samazina nepieciešamību pēc biežas nomaiņas. Tas nozīmē zemākas darbības izmaksas laika gaitā.
Vides ilgtspējība:Titāna anodi veicina videi nekaitīgāku ražošanas praksi. To izturība un izturība pret noārdīšanos nozīmē mazāk atkritumu un mazāku ietekmi uz vidi.
Pielietojums PCB ražošanā
Titāna anodi tiek izmantoti dažādos PCB ražošanas posmos, jo īpaši urbumu un virsmas paliktņu apšuvumā. Tas ir būtiski, lai izveidotu uzticamus starpsavienojumus daudzslāņu PCB. Turklāt tie ir iesaistīti zelta vai vara galvanizēšanā, nodrošinot izturīgu apdari, kas uzlabo plātņu lodējamību un elektrisko vadītspēju.
Titāna anodu nākotne PCB ražošanā
PCB kļūstot arvien sarežģītākiem ar smalkākām līnijām un lielāku blīvumu, pieaug pieprasījums pēc precīziem un uzticamiem galvanizācijas risinājumiem. Titāna anodiem ir vēl svarīgāka loma šo progresīvo prasību izpildē, virzot inovācijas PCB ražošanā.
Visbeidzot, titāna anodu integrēšana PCB ražošanas procesos ne tikai palielina efektivitāti un kvalitāti, bet arī atbilst nozares virzībai uz ilgtspējīgākām un rentablākām ražošanas metodēm. Tehnoloģijai turpinot attīstīties, paļaušanās uz šiem spēcīgajiem instrumentiem neapšaubāmi pieaugs, iezīmējot nozīmīgu soli uz priekšu elektronikas ražošanas nozarē.
